Plantas de potabilización

En el Cantón Cuenca existe una diversificación de Sistemas de Abastecimiento de Agua con diferentes tipos de tratamiento, las más importantes son las Plantas de tipo Convencional o Filtración Múltiple Etapas.

En el cantón se tiene registrado 174 proyectos de abastecimiento de Agua distribuidos en las 21 parroquias Rurales de los cuales dos sistemas tienen más de 250.000 usuarios, un sistema más de 35.000 usuarios, un sistema más de 25.000 usuarios, nueve sistemas tienen más de 500 usuarios; nueve entre 250 a 500 usuarios, ochenta y tres sistemas entre 50 y 250 usuarios; y sesenta y tres sistemas menores a 50 usuarios. A continuación se describen las principales:

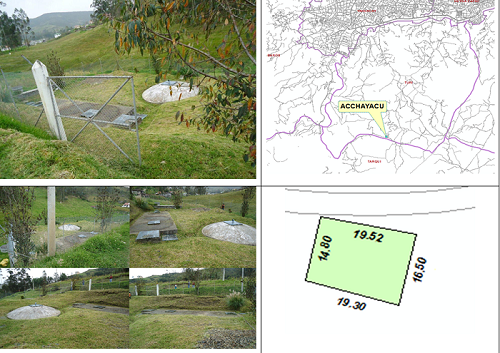

Planta Achayacu

Nombre de la Planta: ACHAYACU
Ubicación: TARQUI
Área Aproximada: 303 m2
Tipo de Planta:Fosa Séptica + Filtro Anaerobio
Área de Cobertura: 129.4 Ha

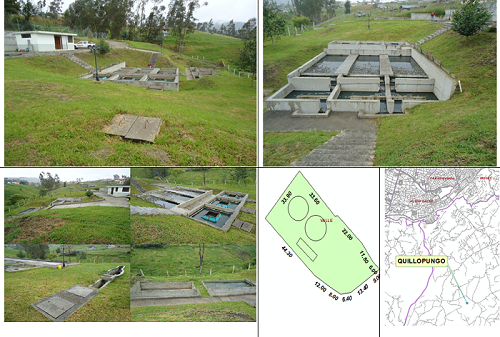

Planta Quillopungo

Nombre de la Planta: ACHAYACU
Ubicación: EL VALLE
Área Aproximada: 2258 m2
Tipo de Planta:Reactores Naerobios +Biofiltros+ Desifeccion
Área de Cobertura: 1.50.8 Ha

Planta de potabilización de Sustag

La Planta de Tratamiento de Sustag abastece de agua potable a los sectores occidentales de la ciudad de Cuenca con una producción de 400.000 m3 por mes sirviendo aproximadamente a 35.000 personas, se encuentra situada en la Zona de San Joaquín.

Descripción

La planta de Sustag tiene el sistema de tratamiento del tipo convencional, es decir, tiene las siguientes fases:

Captación

La principal fuente de abastecimiento es el río Yanuncay que nace en la zona de Soldados, cuya captación está en el sector de Sustag, formada por un azud transversal con captación lateral.

Conducción

El agua captada pasa por un desarenador y es transportada a la Planta por una tubería de 700 y 600 mm de diámetro.

Mezcla rápida

Con la finalidad de facilitar la formación de flóculos, tiene un mezclador del tipo de resalto hidráulico.

Floculación

Los floculadores son de tipo mixto mecánico e hidráulico, con dos cámaras con agitadores eléctricos y cuatro floculadores de tipo hidráulico de flujo vertical.

Sedimentación

La unidad de sedimentación está formada por cuatro tanques de flujo ascendente con placas planas.

Filtración

En la planta se dispone de 6 filtros rápidos de arena.

Desinfección

Para garantizar la inocuidad del agua distribuida se realiza la desinfección empleando cloro gas.

Reserva

Para tener un abastecimiento contínuo y con caudales según sean necesarios en cada una de las zonas de distribución, la planta de Sustag dispone de dos tanques de reservas de 5.000 m3 cada uno.

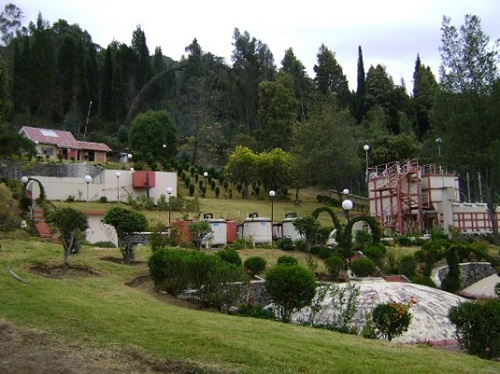

Planta de potabilización de San Pedro




La Planta de Tratamiento de San Pedro abastece de agua potable a los sectores noroccidentales de la ciudad de Cuenca con una producción de 100.000 m3 por mes sirviendo aproximadamente a 25.000 personas, se encuentra situada en la Zona de Racar.

Descripción
La planta de San Pedro está compuesta por dos módulos del tipo convencional, es decir, tiene las siguientes fases:

Captación

La principal fuente de abastecimiento es el río Culebrillas cuya captación está en el sector de Culebrillas, formada por un azud transversal con captación lateral.

Conducción

El agua captada pasa por un desarenador y es transportada a la Planta por una tubería de 300 mm de diámetro.

Mezcla rápida

Con la finalidad de facilitar la formación de flóculos, tiene un mezclador del tipo de resalto hidráulico.

Floculación

Los floculadores son de tipo hidráulico, con dos cámaras tipo hidráulico de flujo horizontal.

Sedimentación

La unidad de sedimentación está formada por dos tanques de flujo ascendente con placas planas.

Filtración

En la planta se dispone de 8 filtros a presión rápidos de arena.

Desinfección

Para garantizar la inocuidad del agua distribuida se realiza la desinfección empleando cloro gas.

Reserva

Para tener un abastecimiento contínuo y con caudales según sean necesarios en cada una de las zonas de distribución, la planta de San Pedro dispone de dos tanques de reservas de 100 m3 cada uno.

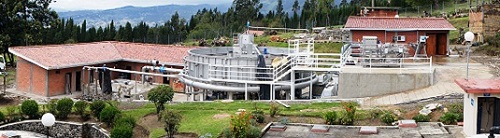

Planta de potabilización de San Pedro-Proyecto Culebrillas(En construcción)

La Planta de Tratamiento de San Pedro - Proyecto Culebrillas abastece de agua potable a los sectores noroccidentales de la ciudad de Cuenca con una producción de 300.000 m3 por mes sirviendo aproximadamente a 25.000 personas con una proyección de 50.000 usuarios, se encuentra situada en la Zona de Racar.

Descripción
La planta de San Pedro - Proyecto Culebrillas está compuesta por un módulo tipo DAFFI, tiene las siguientes fases:

Captación

La principal fuente de abastecimiento es el río Culebrillas cuya captación está en el sector de Culebrillas, formada por un azud transversal con captación lateral.

Conducción

El agua captada pasa por un desarenador y es transportada a la Planta por una tubería de 300 mm de diámetro.

Floculación

El floculador es de tipo inyección a presión, mediante tubería que conduce el agua hacia el módulo DAFFI.

Módulo Daffi

Este módulo efectúa el tratamiento en las siguientes fases:

  • Coagulación

    Se completa el proceso de floculación iniciada mediante inyección a presión de sulfato de aluminio.
  • Flotación

    Este módulo inyecta aire a presión generando la flotación de lo flóculos, mismos que son retirados de esta unidad mediante un puente giratorio.

Tanque de aguas claras

El agua producida por el módulo DAFFI es depositada en el tanque de aguas claras que sirve para todo el proceso de mezcla de químicos, floculación a presión, lavado de unidades y el caudal sometido al proceso de desinfección que va para los tanques de reserva que distribuye el agua potable para la red de distribución.

Desinfección

Para garantizar la inocuidad del agua distribuida se realiza la desinfección empleando cloro gas.

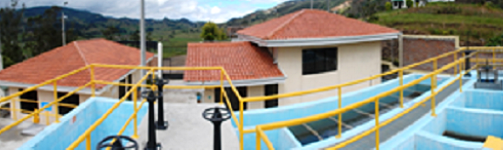

Planta de potabilización Irquis

La Planta de tratamiento de IRQUIS abastece de agua a los centros parroquiales de Tarqui y Victoria del Portete, está situada en la parroquia Victoria del Portete, sector Ceraturo-Irquis. La Construcción de la planta se realizó en enero del 2009 con una capacidad de 35 lt/s. Entrando en Funcionamiento parcial en agosto del 2011 y en forma continua con un caudal de 20 lt/s desde diciembre del 2012. La fuente está ubicada aguas arriba sobre el rio Irquis entre las cotas 3800 msnm y 2752 msn Irquis es una planta del tipo convencional integrada por los procesos de:

Captación

La captación ubicada sobre un costado del rio Irquis una toma lateral que lleva el agua mediante tubería al desarenador ubicado a unos 20 metros de rio, para desde aquí ser transportada el agua hacia la planta potabilizadora.

Floculación

Son del tipo Cox, son dos series en paralelo, cuyo ingreso está controlado por dos compuertas laterales en el canal de mezcla rápida. Cada floculador está constituido por 5 cámaras de sección cuadrada con flujo horizontal.

Sedimentación

Se dispone de dos sedimentadores de placas paralelas de flujo ascendente.

Filtración rápida

El Sistema de filtración está compuesto por cuatro unidades, intercomunicadas tanto a la salida como a la entrada. Cada filtro tiene lechos dobles de arena y antracita.

Desinfección

Para garantizar la inocuidad del agua distribuida se realiza la desinfección empleando cloro gas.

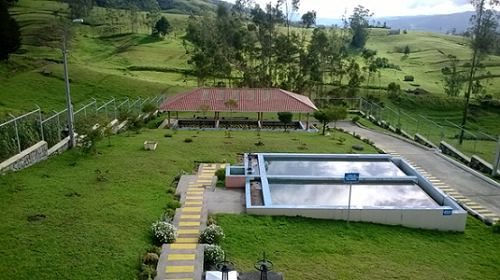

Tratamientos de lodos

Las aguas residuales generadas en el proceso son tratada en los sedimentadores de lodos la planta dispone de dos unidades, y luego esta agua es llevada a los filtros de secado constituido de 3 cámaras, para luego el lodo seco ser llevado a el relleno sanitario para su disposición final

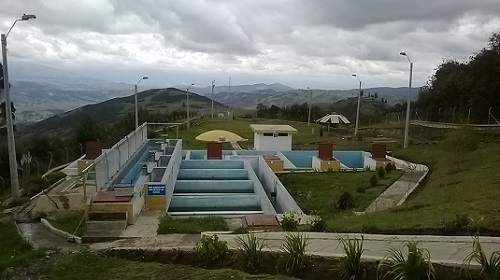

Planta de potabilización de Cumbe

La Planta de tratamiento de Cumbe abastece de agua a la parroquia de Cumbe, está situada en la parroquia Cumbe, en el sector Nascario.
La Construcción de planta se realizó en el año 2010 iniciando su funcionamiento en abril del 2011, su capacidad de tratamiento es de 14 l/s. La fuente de agua está repartida en diferentes puntos como son: El Chorro, Montenegro, Ingauasi 1,2, Jabonillos, rodeo, yutujapiña.

Cumbe es una planta del tipo FIME integrada por los procesos de:

Captación

La captación se dispone de diferentes fuentes en las cuales se tiene construidos tanques recolectores así como en algunas desarenadores y mediante tubería el agua es trasladada hacia la planta.

Filtro grueso (Prefiltro)

La planta dispone de cuatro filtros gruesos ascendentes con lecho de grava.

Filtro lento

Se dispone de dos sedimentadores de placas paralelas de flujo ascendente.

Filtración rápida

Se dispone de seis filtros lentos de arena con soporte de grava fuljo descendente.

Desinfección

Para garantizar la inocuidad del agua distribuida se realiza la desinfección empleando cloro gas. Además la Planta cuenta de otros sistemas para comunidades pequeñas sus caudales van desde 2 lt/s a 30 lt/s

Planta de potabilización Quingeo-Pillachiquir

Planta de tipo convencional mediante floculadores de grava, sedimentadores, filtros rápidos y desinfección con cloro gas.
Capacidad de producción 7 l/s

Planta de potabilización Sinincay

Planta de tipo convencional con floculación, sedimentación, filtración rápida y desinfección con cloro gas.
Capacidad de producción 30 l/s.

Planta de potabilización Zhizho



Planta de tipo FIME mediante filtro grueso dinámico, filtración lenta con arena y desinfección con cloro gas.
Capacidad de producción 3 l/s.

Planta de potabilización Tutupali grande

Planta de tipo convencional mediante floculación con cámaras de grava, filtración rápida y desinfección con cloro gas.
Capacidad de producción 7 l/s.

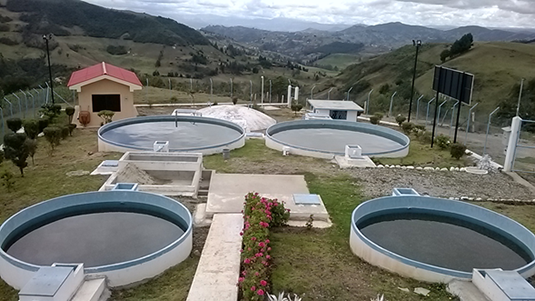

Planta de potabilización Tutupali chico

Planta de tipo FIME con filtros gruesos y filtración lenta. Desinfección con cloro gas
Capacidad de producción 3 l/s.

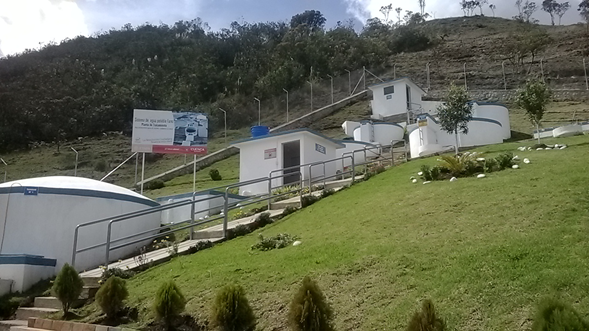

Planta de potabilización de Farez

Planta de tipo FIME con filtros gruesos y filtración lenta.
Desinfección con solución de cloro preparada en equipo clorid (produce una solución de cloro a partir de sal de mesa por elcetrolisis) Capacidad de producción 3 l/s.

Planta de potabilización Santa Ana

Planta de tipo convencional consta de Floculación, sedimentación, pre filtración, filtración lenta con arena y desinfección con cloro gas.
Capacidad de producción 5 l/s.

Planta de potabilización de Sayausi

Planta de tipo convencional consta de floculación, pre filtración y filtros rápidos y desinfección con cloro gas.
Capacidad de producción 15 l/s.

Planta de potabilización Maluay

Planta de tipo FIME con pre filtro y filtración lenta con arena y desinfección con solución de cloro.
Capacidad de producción 2 l/s.

Planta de potabilización Checa

Planta de tipo convencional, posee floculación, sedimentación, filtración rápida y desinfección con cloro gas.
Capacidad de producción 22 l/s.

Planta de potabilización Santa Teresita de Chiquintad

Planta de tipo convencional posee floculación, sedimentación, filtración rápida y desinfección con cloro gas.
Capacidad de producción 7 l/s.

Plata de potabilización Atuc-Loma

Planta de tipo FIME pre filtros, y filtración lenta con arena y desinfección con cloro gas.
Capacidad de producción 5 l/s.

Planta de potabilización Putucay

Planta de tipo convencional mediante filtración rápida a presión seguido de dos filtros lentos de arena.
Capacidad de producción 15 l/s.
